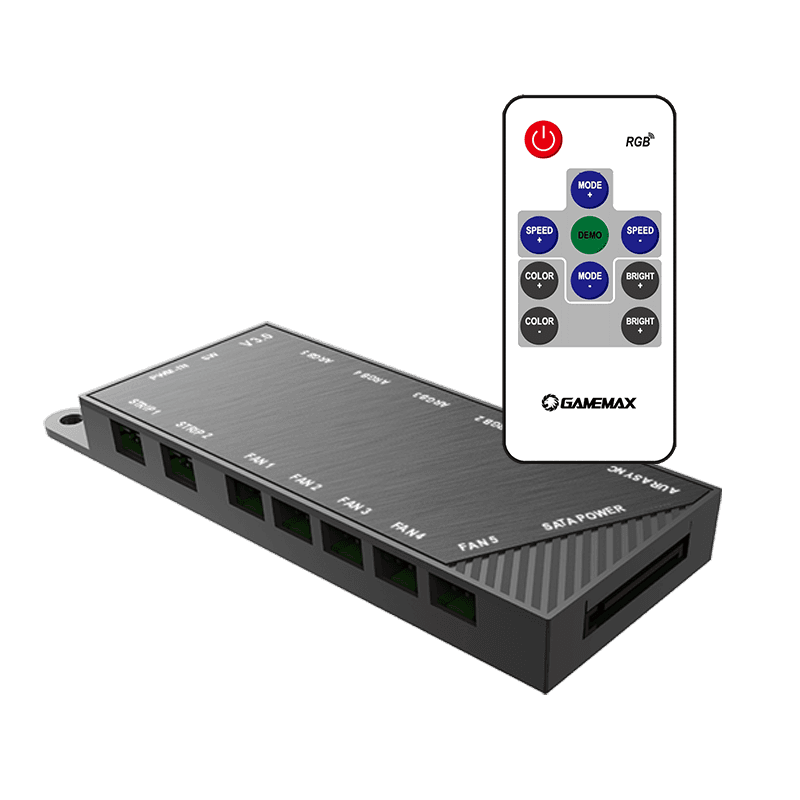

Удаленный концентратор PWM + ARGB V3.0

Описание товара:

GameMax V3.0 Remote funational PWM and ARGB (Rainbow) HUB использует встроенную программу для одновременного управления до пяти вентиляторов и 2 планками (3-контактными) и синхронизации всех продуктов ARGB Rainbow. Он также совместим с материнскими платами RGB, включая ASUS, MSI и Gigabyte. Концентратор дополнительно поддерживает светодиодные выходы мощностью до 24 Вт.
Коробка GameMax V3.0 совместима с подключением к обычному вентилятору, который использует автоматическую скорость PWM через соединительный кабель PWM, сигнал SYNC от материнской платы, поддержка каналов Total 5x Fan. Существует несколько способов установки концентратора внутри корпуса с помощью ремешка на липучке, винтов или стяжек.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ V3.0 Remote Funational | PWM+ARGB(RAINBOW) V3.0 КОНТРОЛЛЕР-ХАБ

1. Макс. Поддержка светодиодных лент 180 шт. (до 24 А)

2. Режим по умолчанию — 7-цветный режим при включении питания.

3. Короткое нажатие кнопки SW, режимы освещения меняются, всего 16

Цветовые режимы.

Короткое нажатие

SW кнопка

Цвет короткой печати

Кнопка режима дважды

Режим длительного нажатия

Кнопка 3с

4. Коротко нажмите кнопку SW дважды, цвета индикаторов меняются в том же режиме.

5. Нажмите и удерживайте кнопку цветового режима (на верхней панели корпуса), через 3 с лампочка погаснет. Затем нажмите и удерживайте кнопку режима 3 с, загорится свет.

6. Порты Rainbow 1-5 подключаются к вентиляторам и планке GameMax, порты полосы 1-2 подключаются к полосам, радуга MB подключается к материнской плате.

7. Когда материнская плата не подключена к плате управления, светом вентилятора можно управлять с платы управления. При подключении к материнской плате режимы подсветки вентилятора контролируются материнской платой.

8. Вентилятор должен быть подключен к порту Fan1, тогда M/B BIOS сможет определить скорость вращения вентилятора. Порт fan2-5 не может определить скорость вращения вентилятора, он не имеет функции проверки скорости.

9. Когда PWM-IN подключается к материнской плате. Порты FAN1-5 предназначены для контроля температуры вентилятора. (поддержка 5 шт. обычной функции PWM совместного использования вентилятора)

10. Когда SW подключается к внешней кнопке управления режимом (кнопка управления режимом на корпусе), с его помощью можно управлять освещением, чтобы реализовать режимы освещения, цвета и включение / выключение.

Режим 1: режим 7 цветов

Режим 2: режим 5 цветов

Режим 3: режим 3 цветов

Режим с 4 по 14: режим разных цветов радуги

Режим 15: один цвет обычно в режиме

Режим 16: одноцветный режим дыхания
